| 土工布垂直滲透儀2014版測試方法與實驗步驟 | |||
|---|---|---|---|
| 日期：2014-10-10閱讀：2278次 | |||
|

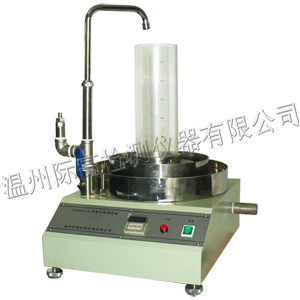

土工布垂直滲透儀用于測定各種類型土工布的透水性能，其性能符合GB/T15789-1995 《土工布透水性測定方法》標準中對儀器的要求。 1、裝夾試樣：取出夾持器21，松開壓緊螺母20，將試樣平整地放置在下夾持器平面上，壓上上夾持器，然后擰緊壓緊螺母20，將夾持器安放在定位支承銷19上，再將溫度計3插入夾持器上的小孔。 2、接通電源，打開電源開關10，在時間計數器9上設定收集時間 值。（本儀器時間計數器9的設定范圍為0～99.99秒，按GB/T15789-1995標準，設定時間＞10秒） 3、確定放水口18處于關閉狀態，進水口16外接穩壓水源后，打開 流量控制開關5，將出水嘴2對準水位量筒4往儀器內注水，直至水位超過試樣平面達到內容器6的高度，此時水頭壓差為零。 4、待水平面穩定后繼續注水，水開始溢出內容器，調節流量控制開關5控制水的流量以得到固定的壓差，即水位量筒4內的水位穩定，此時溢出的水通過排水口17排出。 5、待水頭壓差穩定30秒后，按下【工作】鍵8，時間計數器9開始計時，同時電磁閥轉換出水口，此時溢出水流通過取水口11流出。流出水量用容器收集，再用量筒測出具體數值，精確到10mL（收集的水量應＞1L，如不到1L，應酌情加大時間設定值）；達到設定時間后，電磁閥動作，此時溢出水從排水口17排出。 6、在進行上步驟的同時，讀取溫度計3上的溫度值，水溫應在10～25℃（精確到0.1℃）。 7、重復第6.3～6.6條步驟?？偣驳玫?span lang="EN-US">5組讀數，水流速度均勻分布在0mm/s—60mm/s之間。試驗時水流速度從最高做到最低。 8、重復第6.2～6.7步驟，在同一水壓下將余下試樣測試完畢。 9、關閉電源開關9，拔下電源插頭14。 10、打開放水口18將儀器內的剩水排空。 11、將測試數據按GB/T15789-1995處理。
|
|||
|
 |
 |
