| 土工布強力機究竟如何操作？ | |||
|---|---|---|---|
| 日期：2014-10-10閱讀：4251次 | |||
|

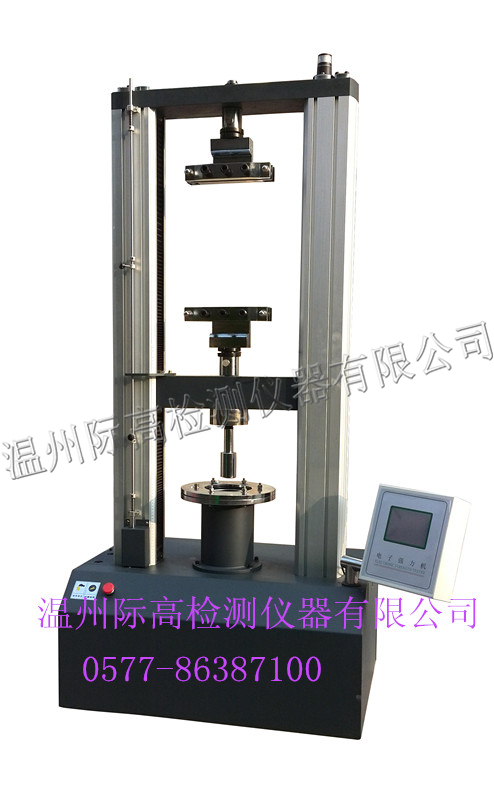

YT010型系列電子土工布綜合強力機是我廠根據國家標準對土工布的檢測要求，而推出的土工布專用檢測儀器，該機采用性能穩定適用范圍廣泛的電子織物強力機為基礎，運用最新傳感器技術和微機控制技術而專門設計制定。 該機屬萬能強力機形式，電機轉速可調，雙位螺桿傳動，效率高、噪音低、調速方便，并置輔助導桿，使傳動更平穩。 該機分為YT010-100型、YT010-250型、YT010-500型、YT010-1000型、YT010-3000型、YT010-5000型等多種規格，基本包攬了對各類土工布的強力測試范圍，并能作拉伸、接頭、接縫拉伸、頂破強力、梯形法撕破強力等多項試驗與檢測，且測試精度高(誤差≤±0.2％F·S)，并由微機對測試數據進行處理，直接打印輸出有關計算結果，免除人工計算。 綜上所述：該機具有測試范圍廣、適用性能強、測試精度高等特點外，并且有傳動效率高、工作噪音低、調整維修方便、操作簡單易懂、工作性能穩定等諸多優點。 該機性能符合國家標準有： JTG E50-2006 《公路工程土工合成材料試驗規程》 GB/T15788-1995 《土工布拉伸試驗方法--寬條樣法》 GB/T16989-1997 《土工布接頭/接縫寬條樣法試驗方法》 GB/T14800-1993 《土工布頂破強力試驗方法》
GB/T13763-1992 《土工布梯形法撕破強力試驗方法》 儀器的操作使用 7.1操作調整 7.1.1 夾持距離調整 儀器拉伸試驗前須將上下夾持器之間的夾持距離與設定值調整為一致，具體調整方法為： 7.1.1.1按控制面板(圖四)上的下降鍵，使行車下降，下降一定距離后，按停止鍵,使行車停止。 7.1.1.2根據試樣要求長度，將上限位撞塊移至限位桿上相應孔（或指示箭頭）的位置并予以緊固，限位桿上鉆有上限位定位止定孔，用于上限位撞塊的定位，各孔分別指示標示測試的夾持器夾持距離。 7.1.1.3 按上升啟動鍵，使行車上升至上限位置自動停止，用鋼板尺測量上下夾持器的間距，如與試樣長度要求有微小差異，可通過調節上限撞擊螺母的高度(螺紋調節)，最終使上下夾持器的距離與試樣長度要求相符。 7.1.1.4 根據調定的上下夾持器的距離，檢查所設定夾持距離是否正確，如不相符，請按至正確檔位。至此，試樣測試長度調整完畢。 7.1.2 試驗參數設定 根據標準要求，按液晶屏提示輸入。 7.1.3 拉伸速度調整 對一種織物試樣進行試驗時，應比規定之試驗條樣數多準備若干條附加試樣，用于進行預試，以確定拉伸速度。 7.2 裝夾試樣 a. 旋動夾鉗手柄使波紋夾板松開； b. 將試驗條樣的一端由上夾鉗下方插入已開啟的上夾鉗夾持口內,并保持試樣與鉗口平直； c. 旋動手柄將其夾緊； d. 將下夾鉗手柄松開，使下夾鉗口開啟； e. 將上端已夾持在上夾鉗的試驗條樣的另一端穿過下夾鉗鉗口，并用擇定好的預張力夾夾住穿過鉗口的條樣使試樣在預張力夾的作用下拉直； f. 旋動下夾鉗手柄，夾緊試樣的下端，然后取下預張力夾，即告該試樣裝夾完畢。 7.3測試操作 7.3.1 斷裂試驗 按控制面板上的工作鍵，行車下降，并對夾持于上、下夾持器間的試樣進行拉伸，斷裂后行車自動返回原位，儀器自動記錄并顯示該次斷裂時的最大強力值（峰值強力值）、拉伸長度、伸長率及斷裂時間和試驗次數。 7.3.1.1 測試結果檢查與處置 7.3.1.2 檢查試樣斷裂位置，如斷口距上、下夾持器鉗口距離≤5mm，廢除該次試驗值，重新進行試驗，即按刪除鍵，儀器將對測試值作相應處理（減一處理，該次試驗無效）。 7.3.1.3 如試樣斷裂位置正常；該次測試有效，此時可打印該次測試的強伸曲線，再檢查試驗次數值，如樣次顯示值(該種試樣的試驗次數)與設定值一致，表明該種試樣試驗完畢。換上新試樣繼續進行試驗；如顯示值小于設定樣次值，則重復7.2以后各款的動作，對該種試樣的條樣繼續試驗。 7.3.1.4 打印試驗報告 試樣按要求進行完規定的試驗次數后，即樣次顯示值與設定樣次值一致時，表示該種試樣測試完畢，此時可以打印，打印時按下打印鍵，選擇打印格式，按提示數字鍵即可打印試驗報告或曲線，打印前保證打印機上應加上打印紙；此外打印機的聯機指示燈（ON LINE）必須點亮。打印完后可接著繼續進行測試，以后按下打印鍵，還可進行打印。
若打印后重新進行新的測試則需按復位鍵，然后再進行測試。如需重復打印，打印完畢后，再次按動打印鍵即可。
|
|||
|
 |
 |
